关于 InnoDB 介绍的文章很多，但是对于 InnoDB 物理文件介绍的文章却很少，本文尝试对 InnoDB 的物理文件结构进行一个简单的说明。
几个重要概念
Space
或者叫 table space，表空间，InnoDB 内的表空间有以下几类：系统表空间（ibdata）、临时表空间（ibtmp）、undo表空间（undo001）、用户表空间（ibd）。一个表空间对应一个物理文件，在 InnoDB 最新版本中，默认一个表空间对应一张表。
Page

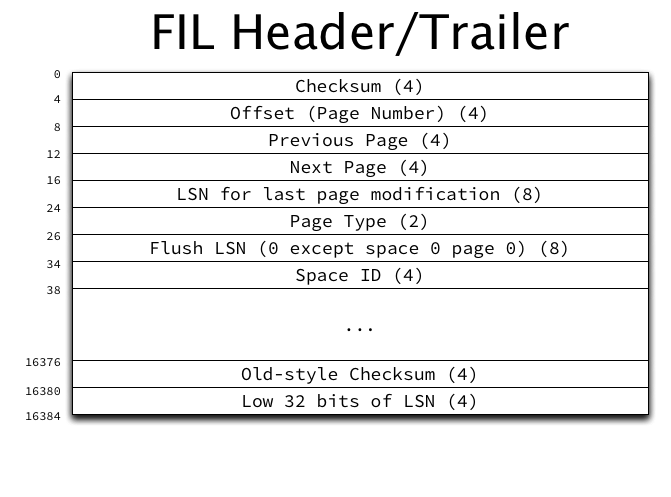

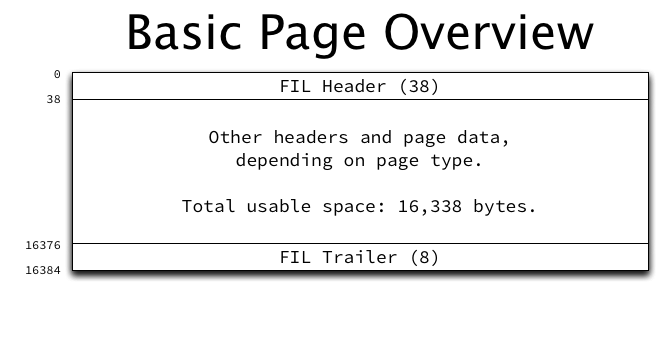

页，InnoDB 内文件组织的基本单位，InnoDB 默认单个 Page 的大小是 16KB。单个 Space 由多个 Page 组成，Space 的大小一定是 16KB 的整数倍。Page 的类型比较复杂，包括：FSP_HDR Page、XDES Page、INODE Page、INDEX Page 等。不同类型的 Page 头部和尾部大小是固定的，分别是 38 和 8 字节。
FSP_HDR Page

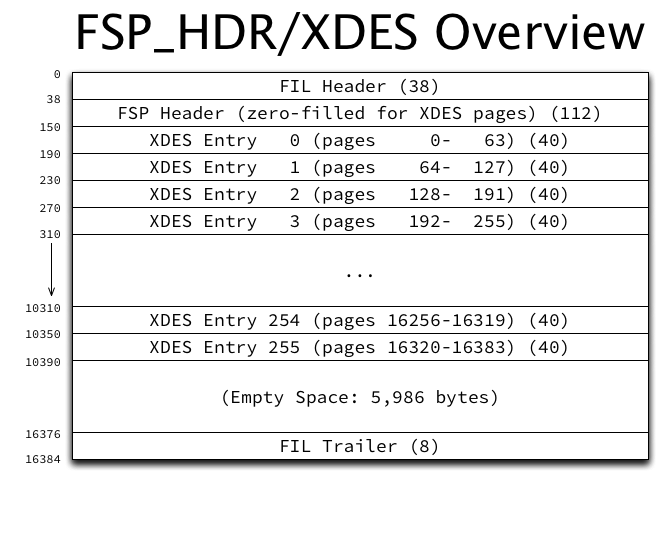

Space 内的第 1 个 Page，也可以叫做 Page 0。前面提到，Page 是文件组织的基本单位，每 64 个 Page 会组成 1 个 Extent，1 个 Extent 的大小为 1MB；每 256 个 Extent 会有一个单独的 FSP_HDR/XDES 进行管理。
注：FREE、FREE_FRAG、FULL_FRAG 列表中的元素为 XDES Entry；FULL_INODES、FREE_INODES 列表中的元素为 INODO Page。
XDES Page

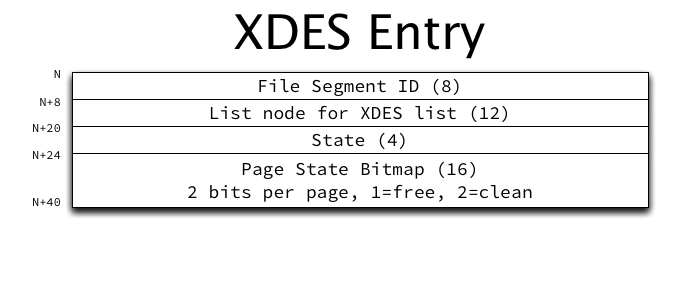

前面已经提到，每 256 个 Extent 会有一个单独的 FSP_HDR/XDES 进行管理，与 FSP_HDR Page 的区别在于，XDES Page 的 FSP Header 部分为空，其它部分相同。每一个 Extent 由 1 个单独的 XDES Entry 进行管理
INODE Page

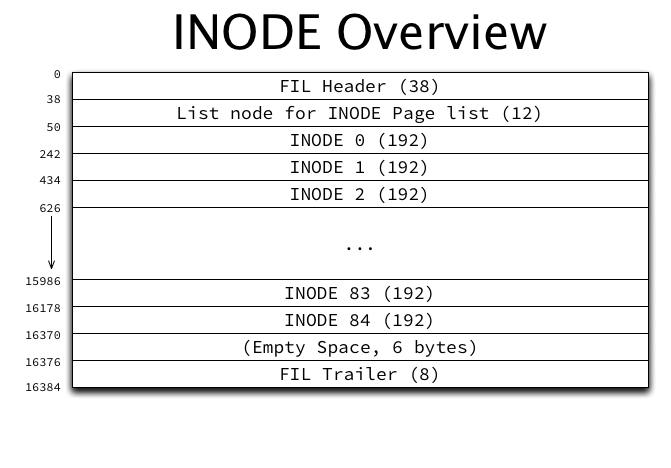

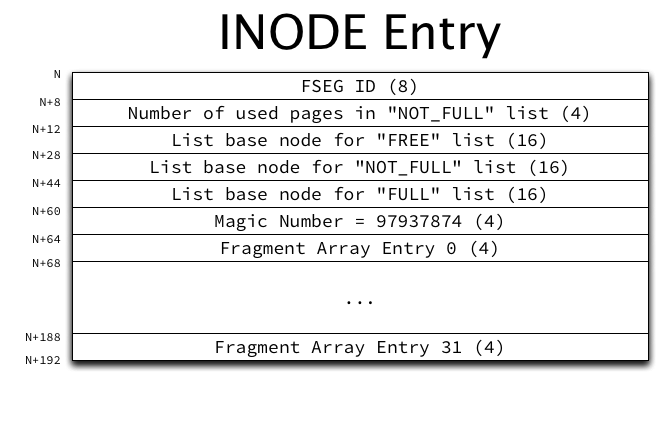

INODE 这个命名是 InnoDB 里面比较容易让人混淆的概念之一，参考文献中给出了一个说法 file segment INODE，INODE Page 中包含了 85 个 INODE Entry，每个 INODE Entry 描述一个 file segment(FSEG)。
注：FREE、FULL 列表中的元素为 XDES Entry。
INDEX Page

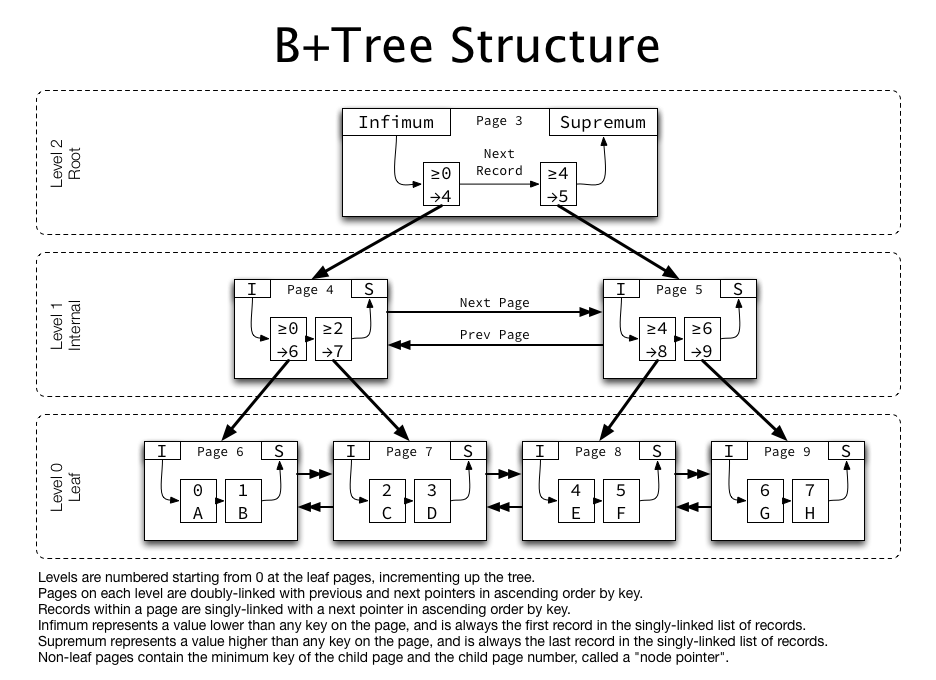

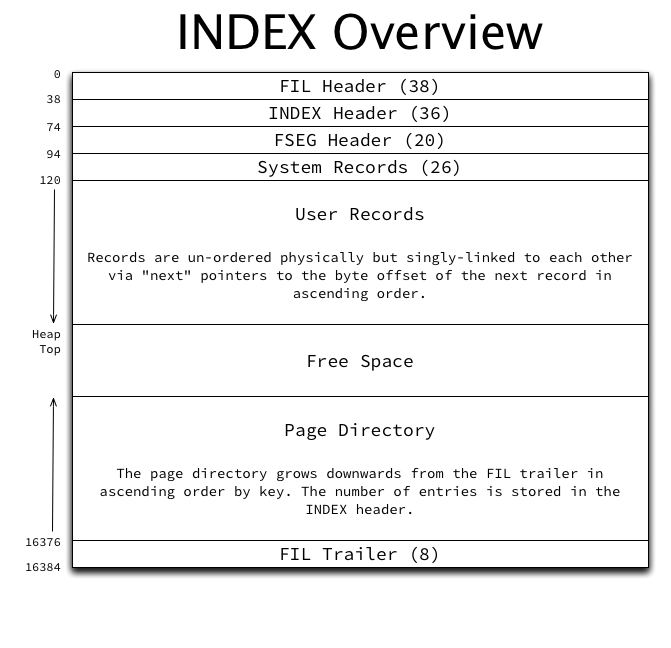

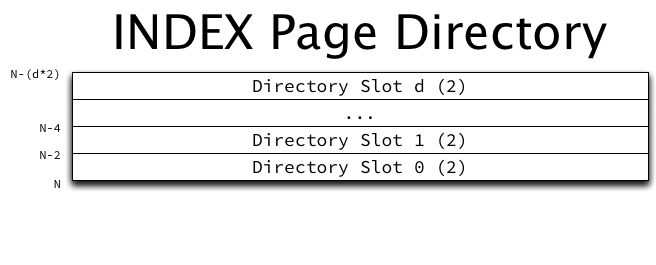

InnoDB 采用了 b+ 树进行数据的管理，数据本身也存在主键中，所以在 Space 内部，所有真实的用户数据都是保存在 INDEX Page 中。

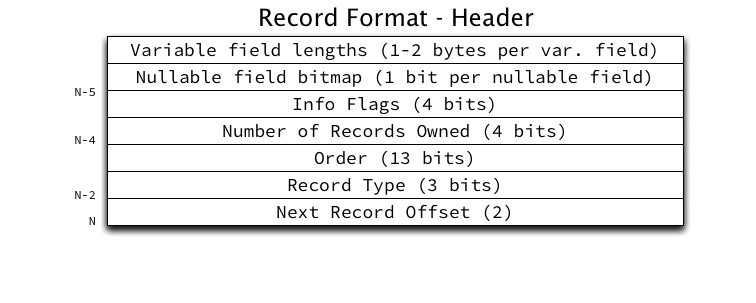

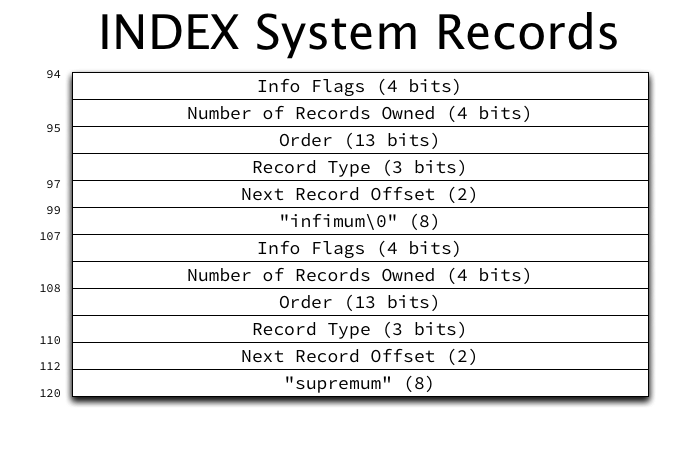

System Record 的格式如下：

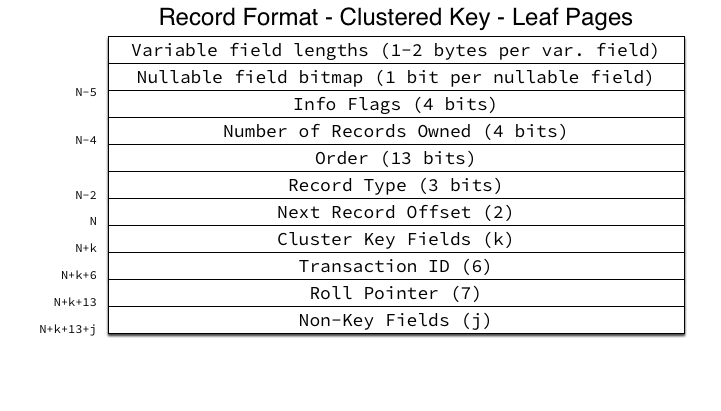

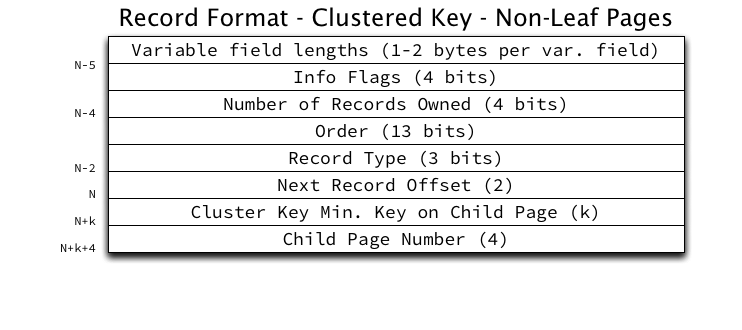

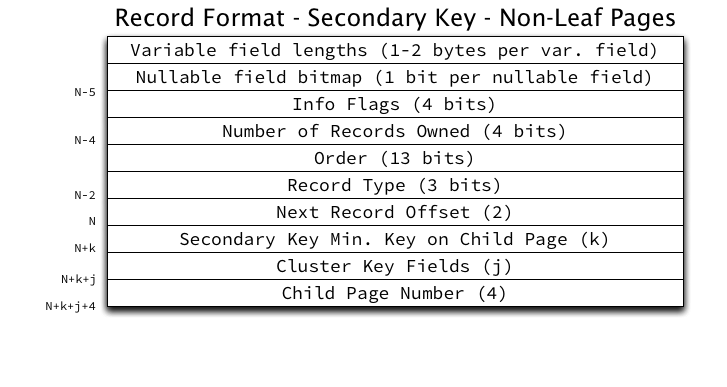

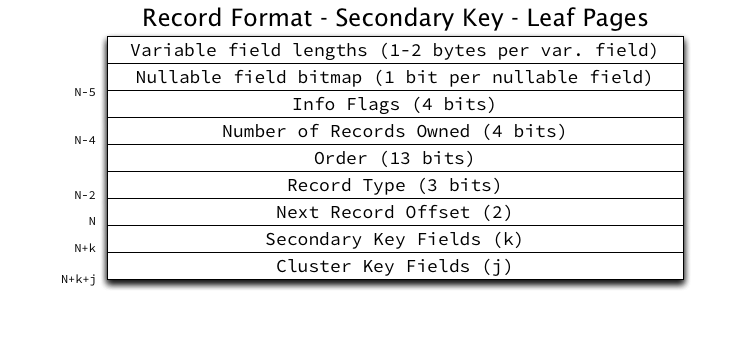

User Record 的格式如下：

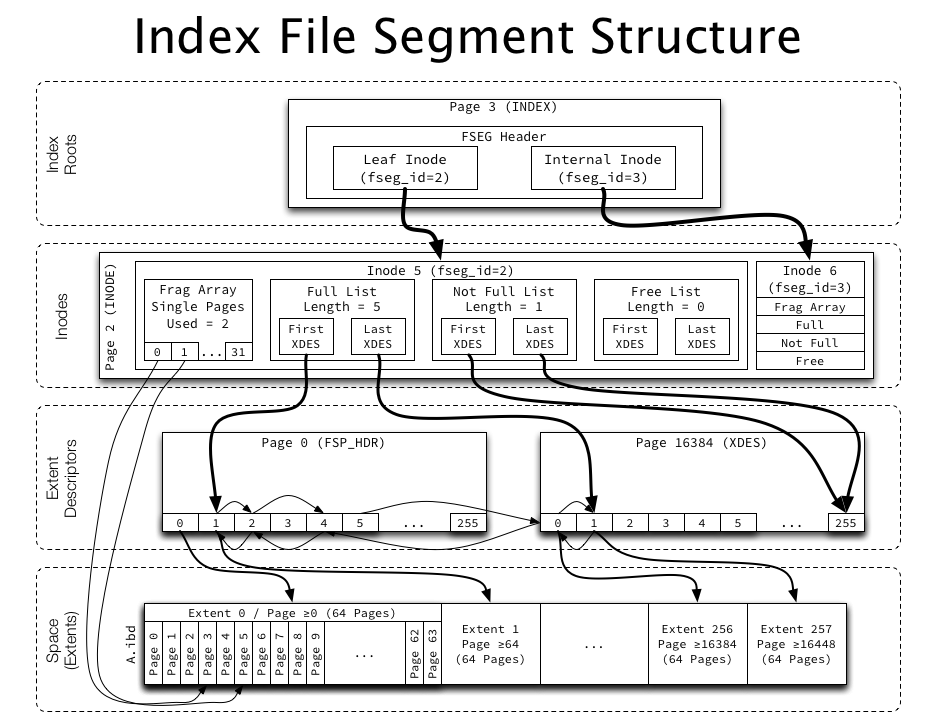

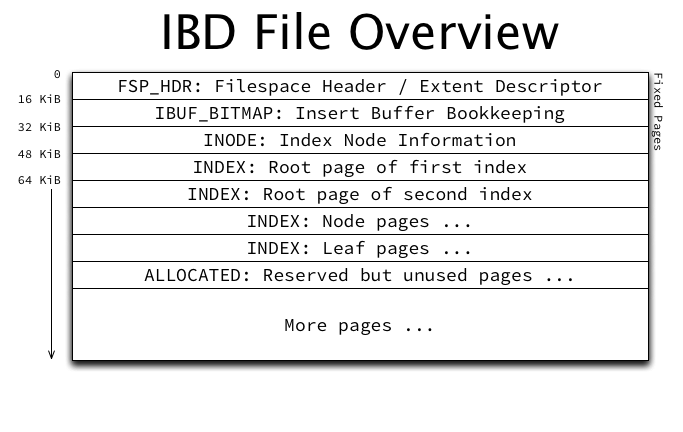

总体图
